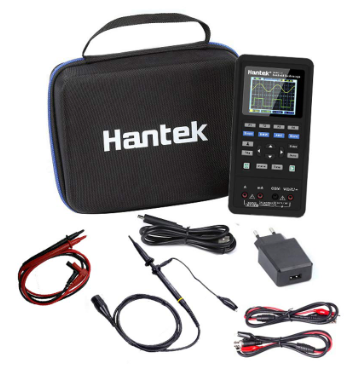

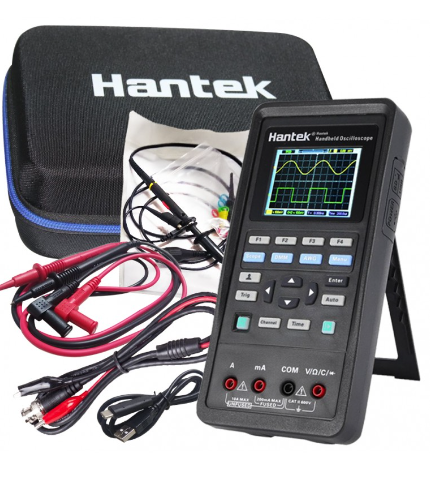

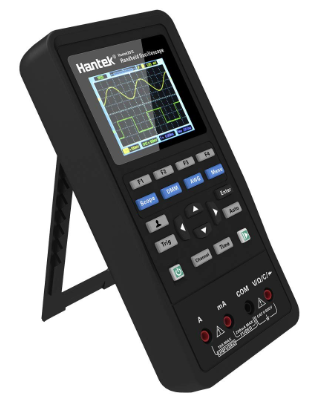

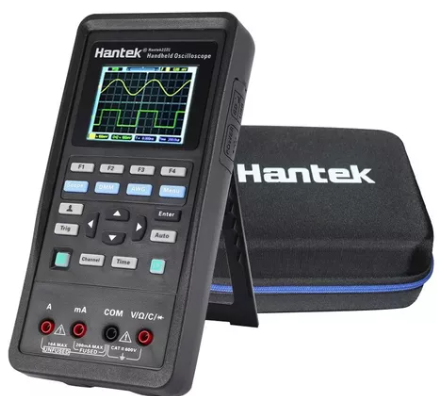

OSCILOSCOPIO HANTEK 2D72

Características:

Rango de frecuencia de muestreo: 250 MSa/s (canal único), 125 MSa/s (canal doble)
Interpolación de forma de onda: (sin x) /x
Longitud de grabación: máximo 6 K para un solo canal; 3000 muestras por canal dual Intervalo
SEC/DIV: 5 ns/div~500s/secuencia div 1, 2, 5
Convertidor A/D: 8 bits resolución, cada canal muestreado simultáneamente
Rango VOLTS/DIV: 10 mV/DIV ~ 10 V/Entrada BNC Divat
Límite de ancho de banda, típico: 20 MHz
Respuesta de baja frecuencia (-3 dB): <= 10 Hz en BNC
Tiempo de subida en BNC, típico: <=5 ns
Precisión de ganancia DC: ± 3% para modo de adquisición normal o medio, 10 V/div a 10 mV /div

Adquisición

Modos de adquisición: Normal
Trigger
Tipo: Edge
Modo: automático, normal, único
Nivel: +/- 4 divisiones del centro de la pantalla
Precisión del nivel de disparo: 0,2 div X voltios/div dentro de +/- 4 divisiones del centro de la pantalla
Inclinación: hacia arriba, hacia abajo, hacia arriba, y hacia abajo
Fuente: CH1/CH2
Entrada
Acoplamiento: DC, AC o GND
Impedancia de entrada, DC acoplada: 25 pF+/ -3 pF, 1 M ohmios +/ -2%
Atenuación de la sonda: 1X, 10X
Factores de atenuación de la sonda compatibles: 1X, 10X, 100X
Voltaje máximo de entrada: 150 VRMS

Medición:

Cursor Diferencia de voltaje entre cursores
Diferencia horaria entre cursores
Mediciones automáticas: frecuencia, amplitud
multímetro digital
Resolución máxima: 4000 cuentas
Modos de prueba de DMM: voltaje, corriente, resistencia, capacitancia, diodo y encendido/apagado
Voltaje máximo de entrada AC: 600 V, DC: 800 V
Corriente máxima de entrada AC: 10 A, DC: 10 A
Impedancia de entrada: 10.000 ohmios
Diodo: 0 V ~ 2.0 V
Encendido/apagado: <50 ohmios
